INSIGHT v1.5
Универсальный бортовой самописец. Предназначен для высокоскоростного сбора параметров полёта моделей ракет, записи их на microSD-карту с последующей обработкой записанных данных.
Техническое описание
Устройство INSIGHT 1.5 - это универсальный бортовой самописец. Предназначен для высокоскоростного сбора параметров полёта моделей ракет, записи их на microSD-карту и оповещения о ключевых показателях произведённого полёта после приземления.
Полученные данные используются для анализа характеристик движения модели, а так же для построения графиков. Допускается применение не только в моделях ракет, но и в воздушно-космической, беспилотной авиатехнике, автомобильной промышленности, метеонаблюдениях и прочих других направлениях.
Разъём расширения позволяет INSIGHT 1.5 увеличить функционал ещё и возможностями систем спасения, передачи собранной телеметрии по радиоканалу, сбора данных по GPS/ГЛОНАСС и функциями поискового маячка.
Построить графики можно на нашем сайте https://data.gria.tech/graphic
Технические характеристики:
- Используемый микроконтроллер: ATmega328PB-AU @ 16 МГц с 3.3V логическими входами
- Используемый гироскоп/акселерометр: MPU-6050
- Измеряемое ускорение: по 3 осям (A_X, A_Y, A_Z)
- Предел измерений акселерометра: 16g
- Измеряемое вращение: по 3 осям (R_X, R_Y, R_Z)
- Предел измерения гироскопа: 2000 град\сек (34,9 рад\сек)
- Частота измерений гироскопа/акселерометра: 130 раз в секунду
- Используемый барометр: BMP-280
- Частота измерения высоты: 32 раза в секунду
- Количество записываемых каналов данных: 11 (time, A_X, A_Y, A_Z, R_X, R_Y, R_Z, alt, Vbat, temp, pres)
- Максимальный объём применяемой microSD-карты: 32 ГБ
- Встроенные светодиоды для индикации статусов устройства: 6 шт
- Встроенная микрокнопка для управления устройством: 1 шт
- Бортовой динамик для звуковых оповещений: 1 шт
- 10-штырьковый разъём для применения различных плат расширения
- Встроенный переключатель источников питания
- Применяемый источник питания 1: Винтовая клемма: 5-12V
- Применяемый источник питания 2: LiPo-аккумулятор 1s (отверстия под пайку): 3.3-4.2V
- USB-C порт используется только для зарядки бортового LiPo-аккумулятора на отверстиях под пайку
- Встроенный чип зарядки LiPo-аккумулятора с зарядным током: 100 мА
- Примерное время работы от бортового источника питания объемом 250 mAh: 350 мин
- Монтажные отверстия: 3 мм (М3) х 4 шт.
- Расстояния монтажных отверстий на плате: 20 мм х 74 мм.
- Габариты устройства: 80 мм х 26 мм х 14 мм (ВхШхГ)
- Вес устройства: 11.4 гр. (без батареи)

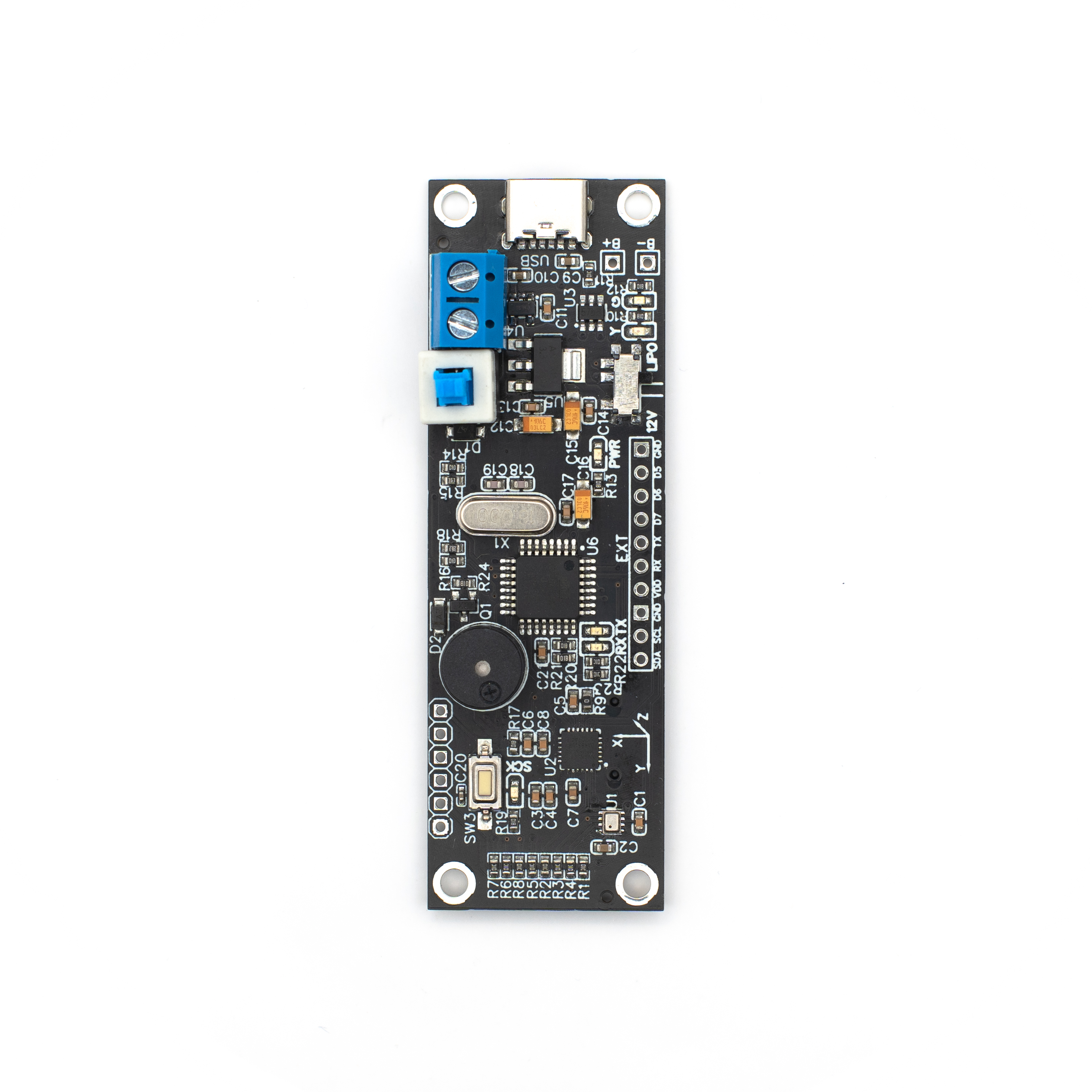

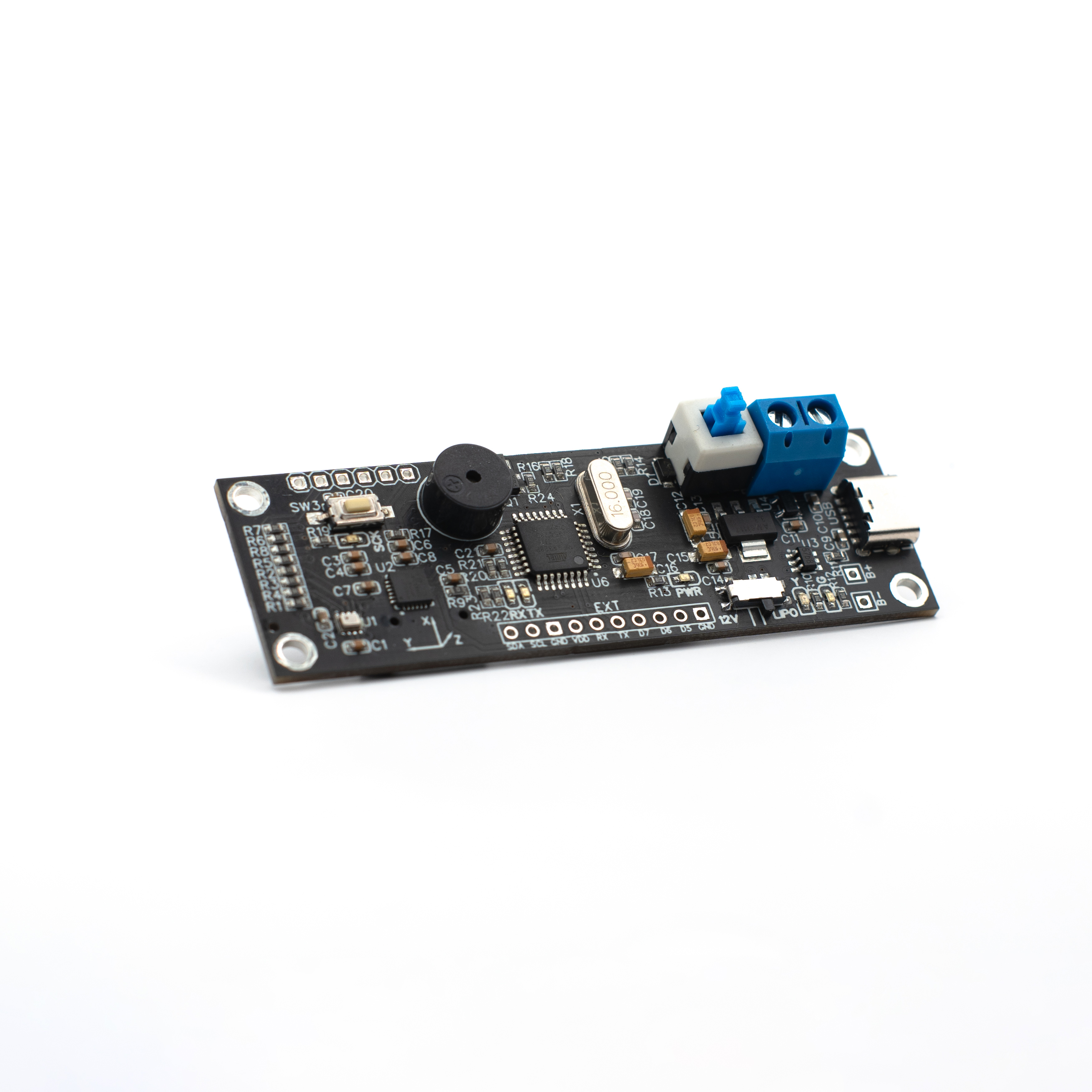

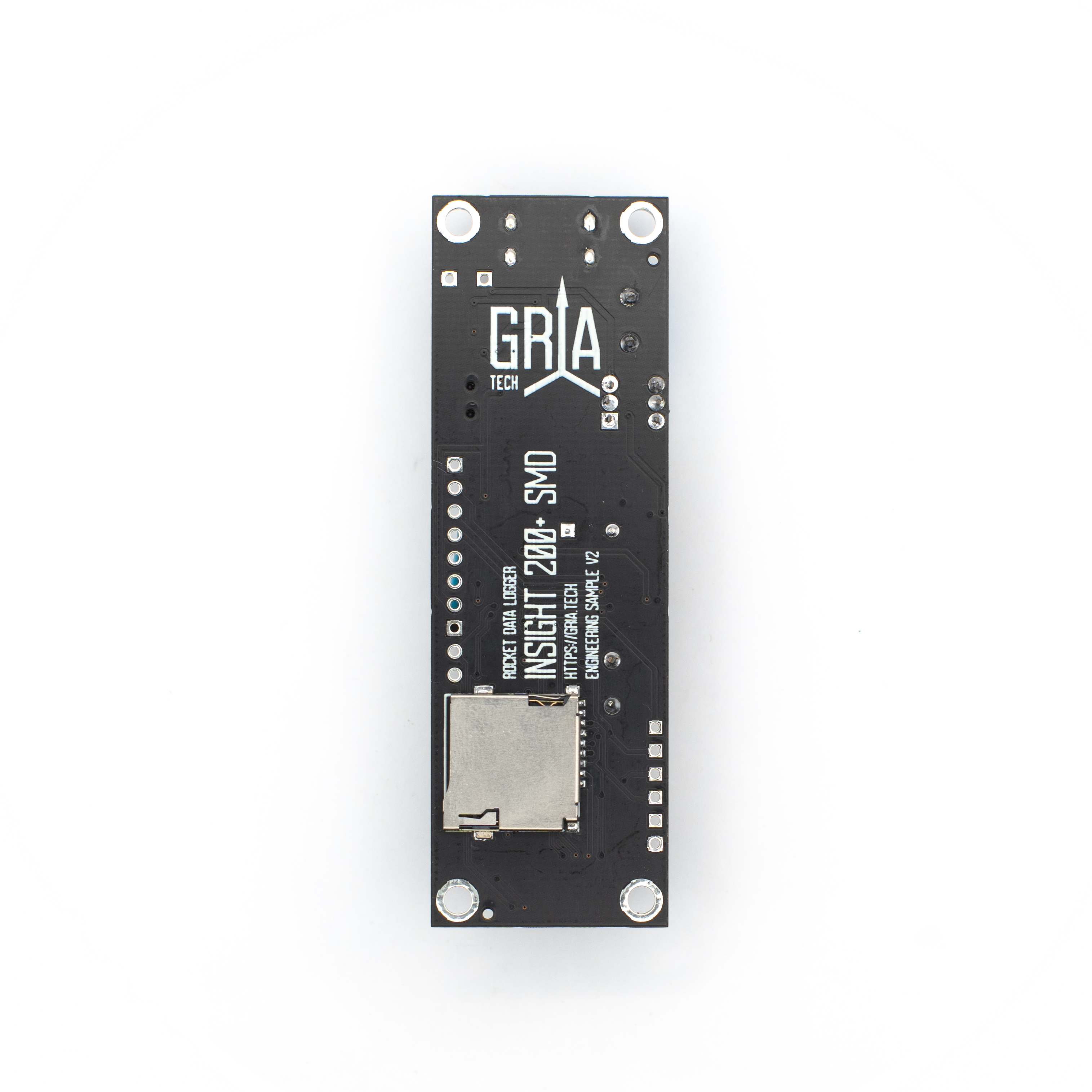

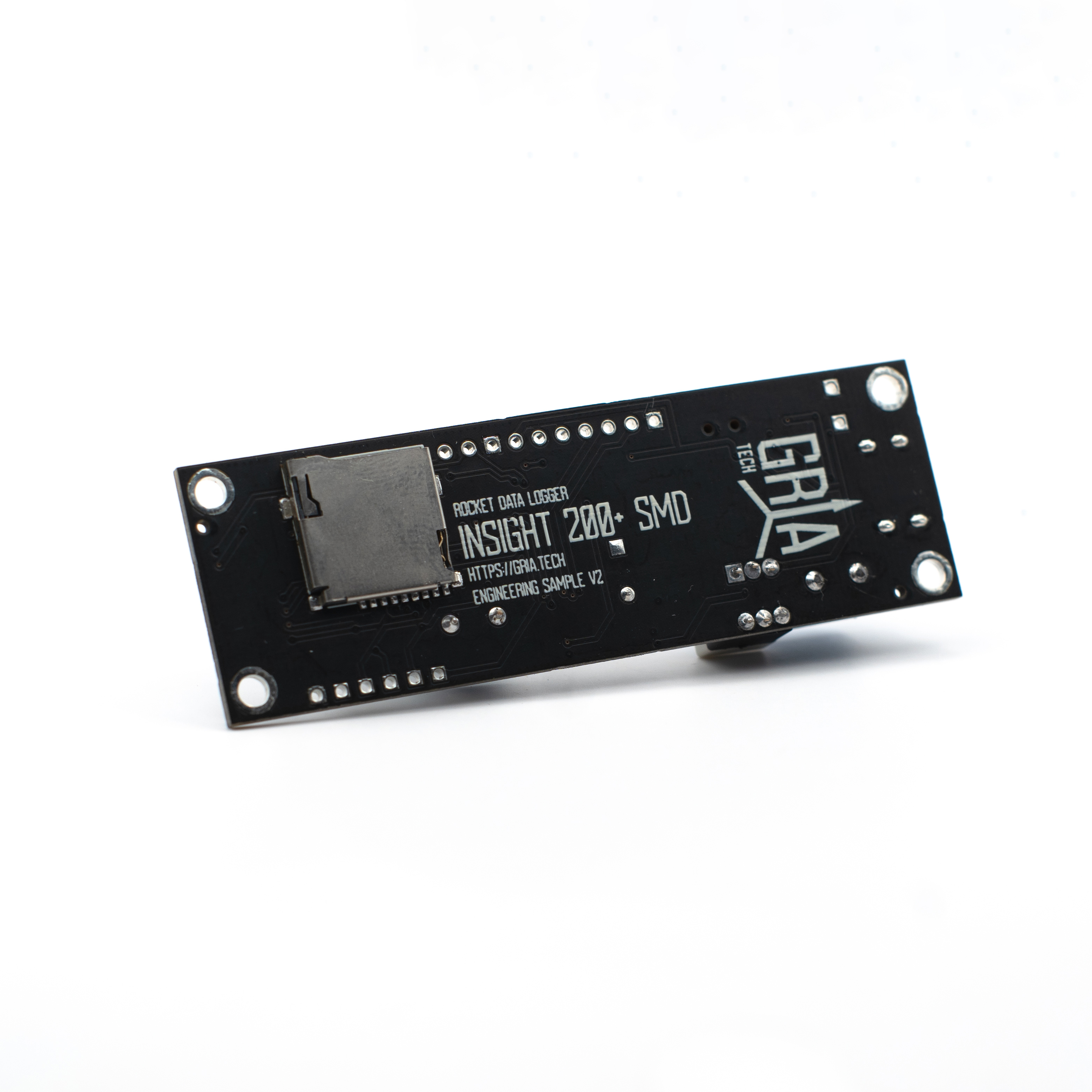

Фотографии
