Техническое описание

Описание:

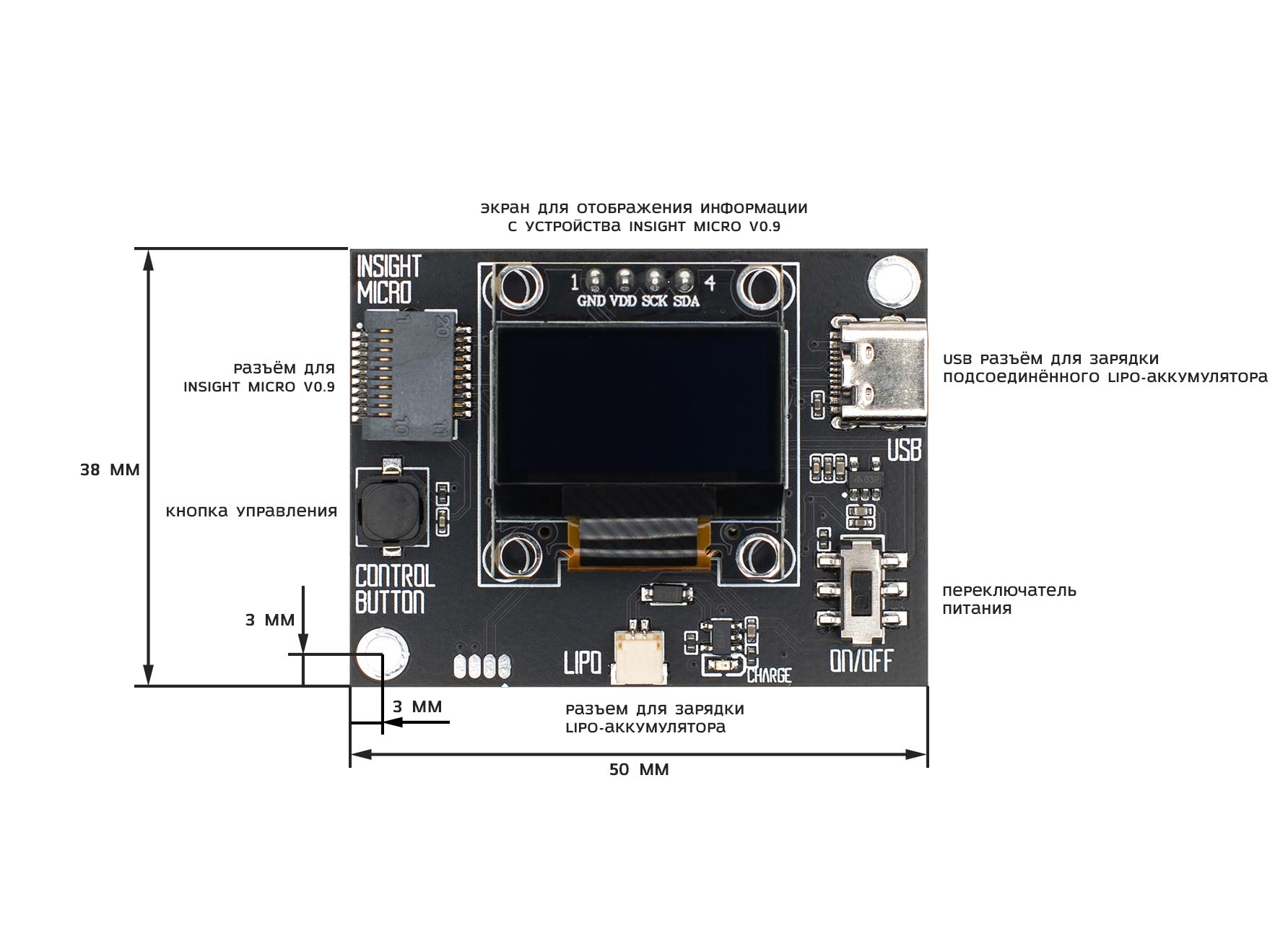

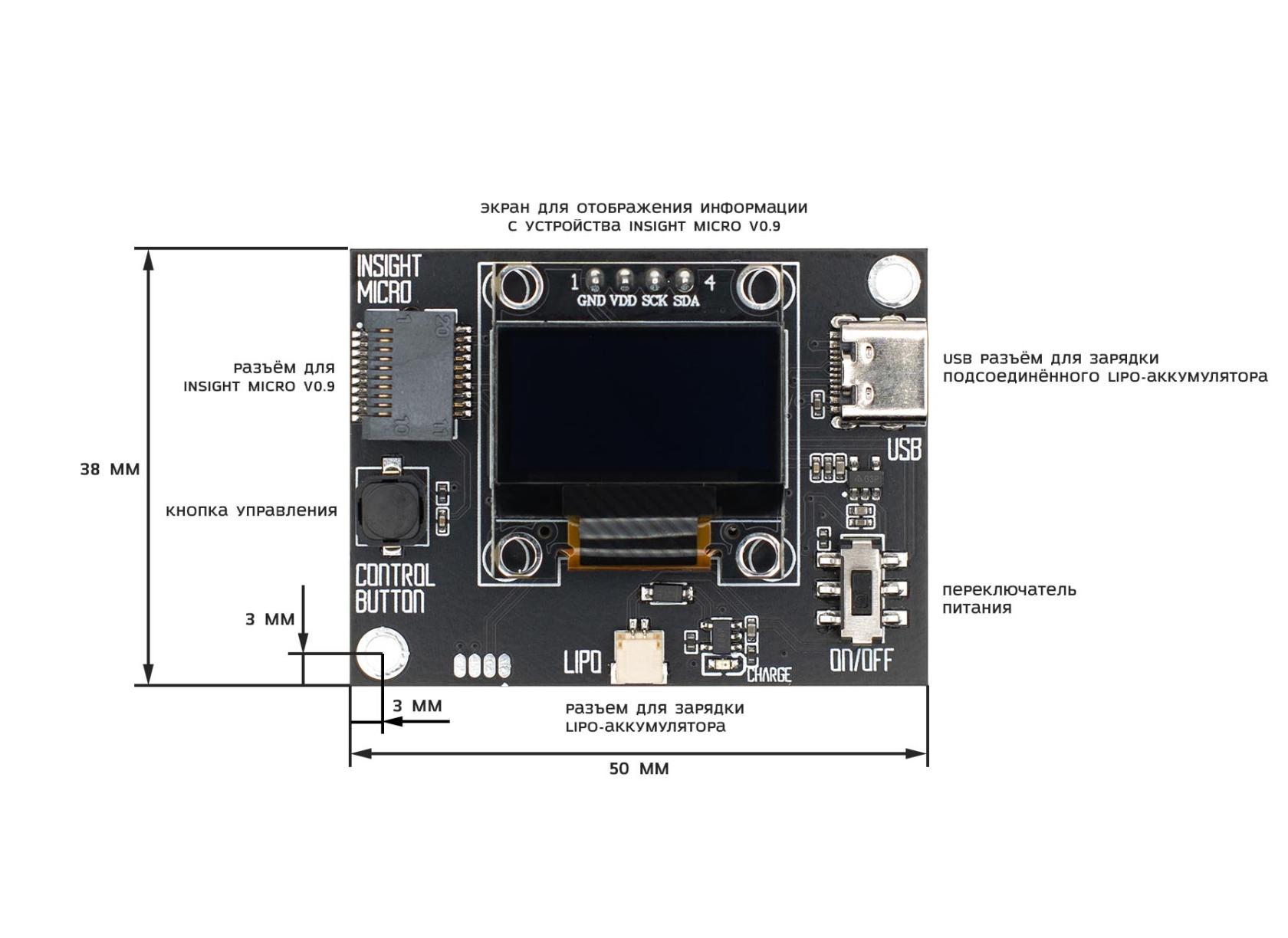

Устройство INSIGHT MICRO oled board v1.5 - это внешний экранный модуль, предназначенный для отображения собранной информации о полёте модели ракеты и конфигурирования INSIGHT micro v0.9. Размер экрана устройства 0,91 дюйм.

У INSIGHT MICRO oled board v1.5 кроме отображения есть ещё вторая функция - это зарядка LiPo-аккумуляторов, предназначенных для работы основного устройства через USB Type-C. Бортовой светодиод отобразит текущий статус зарядки аккумулятора.

Одно из основных достоинств данного устройства является то, что INSIGHT micro v0.9 можно вставлять в разъём любой стороной. Изменений функциональности никакой не последует.

Кнопка управления служит для просмотра собранной информации о предыдущий полётах с устройства INSIGHT micro v0.9 и навигации по меню.

Без подключённого устройства INSIGHT micro v0.9 экранный модуль не сможет отображать информацию, однако, у экранного модуля останется функция зарядки подсоединённого LiPo-аккумулятора.

Технические характеристики:

• Тип и размер экрана: OLED SSD1306, 0,91 дюйма
• Хранение данных: требуется дописать
• Используемый барометр: BMP-388
• Предел измерений барометра: от -500 до 9000 метров
• Частота измерения высоты: 32 раза в секунду
• Встроенный светодиод для индикации статусов устройства: 1 шт
• Применяемый источник питания: LiPO-аккумулятор 40mAh 3,7V.
• Аккумуляторный разъем: JST SH1.0 2pin
• Напряжение питания: от 2 до 3.3В
• Габариты устройства: 20х10х4мм (ВхШхГ)
• Вес устройства: 0.71 гр. (без батареи)
• Время непрерывной работы: до 230 мин с батарейкой CR1225 Camelion
