Инструкция пользователя
|
1) Вставить батарейку CR1225 в батарейный отсек; 2) Включить питание, сдвинув движковый переключатель.
|
3) Первым делом вы увидите поочерёдное перемигивание всеми светодиодами дважды – это приветствие.
4) Через 3 секунды вы услышите короткий звуковой сигнал, затем включится режим
отображения заряда батареи.

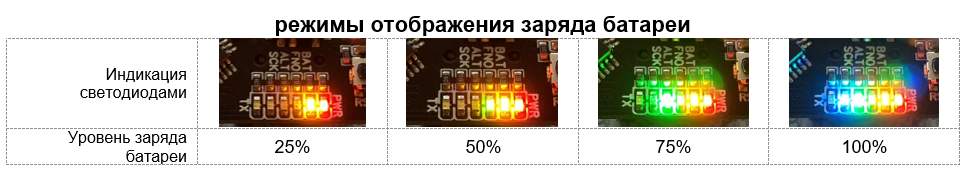

Постепенно загорятся светодиоды BAT, FNO, ALT, SCK в соответствии с уровнем заряда батареи. Затем они дважды мигнут и постепенно погаснут. При низком заряде батареи – менее 25%, светодиод BAT будет мигать постоянно и высотомер не будет переходить в режим полёта. Необходимо заменить батарею.
5) После завершения процесса индикации батареи снова прозвучит звуковой сигнал, затем включится и затем погаснет
светодиод FNO, который сигнализирует номер полёта в памяти высотомера. Если он мигнул один раз – значит сейчас
будет запись высоты полёта №1. Таким же образом отображаются полёты 2, 3, 4 и 5 по количеству включений FNO.
6) Затем светодиод FNO начнёт гореть постоянно – значит высотомер готов к полёту и начал измерение высоты.
7) Способ крепления к модели - подвязываем к фалу парашюта, к точке, где сходятся стропы. В корпусе модели должны быть
вентиляционные отверстия не менее 3шт, диаметр отверстий не менее чем 1.5мм.
8) После полёта высотомер переходит в режим индикации максимальной высоты.
При этом вы будете слышать звуковые сигналы и синхронно мигающий светодиод ALT.
Алгоритм индикации высоты:
- сначала мигает светодиод FNO, обозначая номер текущего полёта;
- затем прозвучат два коротких звуковых сигнала длительностью 30мс – это обозначает начало последовательности индикации цифр;
- начинается индикация максимальной высоты, которая состоит из четырёх разрядов. Сначала озвучиваются тысячи, потом сотни, потом десятки и наконец единицы метров. Индикация производится синхронно динамиком и светодиодом ALT;
- длинный сигнал длительностью пол секунды (500 миллисекунд) означает «ноль»;
- короткие сигналы длительностью 200 миллисекунд означают число в разряде. Например, если прозвучало 3 коротких сигнала – значит в текущем разряде значение равно «3»;
- между индикацией каждого разряда выдерживается пауза длительность две секунды (2000 миллисекунд);
- затем алгоритм индикации высоты повторяется пока не пройдёт 10 минут или не будет выключено устройство.
Пример: Бииип 500мс, пауза 2сек, Бииип 500мс, пауза 2сек, Бип Бип Бип Бип Бип, пауза 2сек, Бип Бип Бип = 0 0 5 3 метра
| 9) Воспроизведение максимальной высоты полёта из памяти высотомера: - включите высотомер и дождитесь перехода в состояние полёта, когда постоянно горит светодиод FNO; - нажмите один раз кнопку управления c надписью «CTRL»; - начнётся озвучивание максимальной высоты всех полётов, начиная с предыдущего. Например, если до включения высотомера номер последнего полёта был №1, то сначала будет озвучен он. Потом будет озвучены №5, №4, №3, №2 и снова №1. Затем высотомер перейдёт в режим полёта. |
|
10) Чтобы стереть память о полётах, после включения и завершения приветственного перемигивания светодиодов, необходимо быстро
трижды нажать кнопку управления CTRL, после чего светодиод FNO трижды мигнёт. Память стёрта, можно продолжать полёты, перезагрузив устройство.
Условия эксплуатации: рекомендованные рабочие температуры от 0 до 30 градусов. Предельные от -40 до 80 градусов. Влажность не более 80%. Избегать попадания на плату мелкой пыли, влаги – это может привести к повреждению барометрического датчика или короткому замыканию электрической схемы. Удары с перегрузками более чем 30-40g могут повредить устройство.
Перед эксплуатацией рекомендуется покрыть плату изоляционным лаком для защиты от влаги. При этом избегайте нанесения лака на барометрический датчик.
